Правила установки воздушных тепловых насосов Bosch Compress

  1. Тепловой насос должен быть установлен на ровной поверхности (например, бетонный фундамент) под открытым небом. Поверхность должна выдерживать нагрузку, чтобы не возникал шум при работе теплового насоса.

    Установка теплового насоса на ровной поверхности

    Установка теплового насоса на ровной поверхности

  2. Не следует устанавливать тепловой насос на северной стороне. Это может уменьшить эффективность его работы.  Если тепловой насос устанавливается не рядом со зданием, его лучше установить стороной вентилятора на Юг.  При этом сторона всасывания должна быть защищена защитной стеной.

    Ориентация по сторонам света при установке теплового насоса

    Ориентация по сторонам света при установке теплового насоса

  3. Чтобы избежать падения, необходимо закрепить наружный блок анкерными болтами.

    Крепление теплового насоса

    Крепление теплового насоса

  4. Следует устанавливать тепловой насос  так, чтобы уровень шума не мешал находящимся в   помещениях, чувствительных к шуму (например, спальни) или соседям.

    Уровень шума от теплового насоса

    Уровень шума от теплового насоса

  5. Устанавливайте тепловой насос свободно (не вплотную к стене). Это необходимо, чтобы воздух мог проходить через испаритель.

    Свободная установка теплового насоса

    Свободная установка теплового насоса

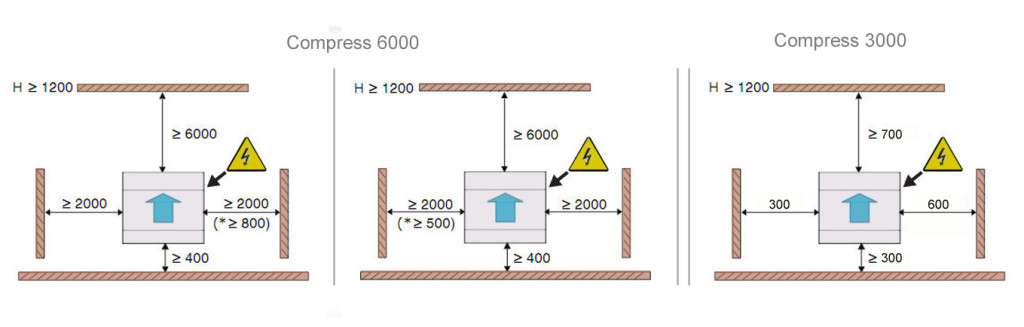

  6. Нельзя устанавливать тепловой насос в углах или местах, окруженных  с 3-х сторон стенами. Это может привести к усилению шума и сильному загрязнению испарителя.
    Расстояния до ограждающих конструкций при установке теплового насоса

    Расстояния до ограждающих конструкций при установке теплового насоса

    *  — расстояние с одной стороны может быть уменьшено, но это может усилить отражение шума от стен.

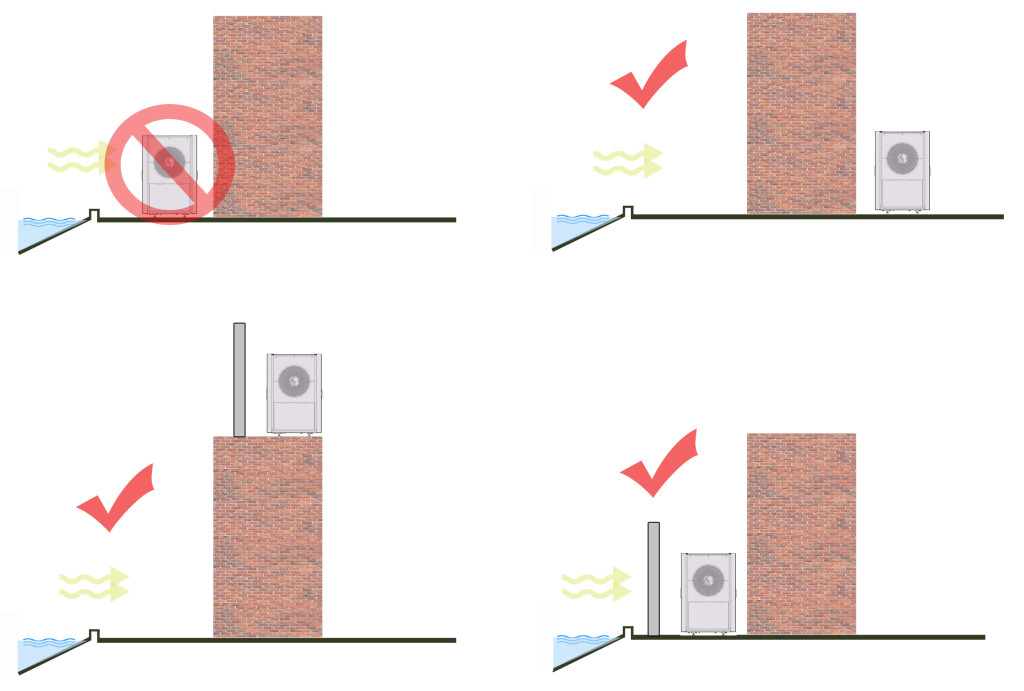

  7. Не следует устанавливать тепловой насос в главном направлении ветра (в том числе морского ветра). Ветер может повлиять на частоту вращения вентилятора. Если наружный блок устанавливается со стороны моря (или главной стороны ветра), для его защиты необходимо установить ветровой щит (желательно бетонный). Размер щита должен в 1,5-2 раза быть больше размеров наружного блока. Расстояние между наружным блоком и ветровым щитом  должно быть не менее 700 мм.

    Ветровой щит при установке теплового насоса

    Ветровой щит при установке теплового насоса

  8. Должен быть обеспечен уклон для слива  конденсата от теплового насоса, чтобы вода не застаивалась. Конденсат может сливаться в дренажный слой или дождевую канализацию. Также необходимо обеспечить  незамерзание конденсата в зимний период (путем утепления или использования нагревательного кабеля).

    Дренажный слой для слива конденсата от теплового насоса

      1 – бетонный фундамент, 100 мм;
      2 – гравий, 300 мм;
      3 – труба слива конденсата, Ø40 мм;
      4 – слой гравия.
  9. Если устанавливаете тепловой насос под кровлей или навесом, необходимо обеспечить, чтобы на него не сходил снег или не капала вода. Для защиты можно установить защитную крышу.

    Для моделей Compress 6000 5-9 кВт минимальное расстояние от теплового насоса до защитной крыши должно составлять L=500 мм, для моделей 13-17 кВт – L=600 мм,  и L=1000 мм – для моделей Compress 3000.

    Защитная крыша для теплового насоса

    Защитная крыша для теплового насоса

      1 – защитная крыша; L – минимальное расстояние.

    В регионах со снежными зимами наружных блок рекомендуется устанавливать на платформе на 500 мм выше высоты снегового покрова. Чтобы на платформе не накапливался снег, ее ширина должна быть равно ширине наружного блока. Если толщина снега на наружном блоке становится больше 100 мм, необходимо убрать снег для безотказной работы насоса.

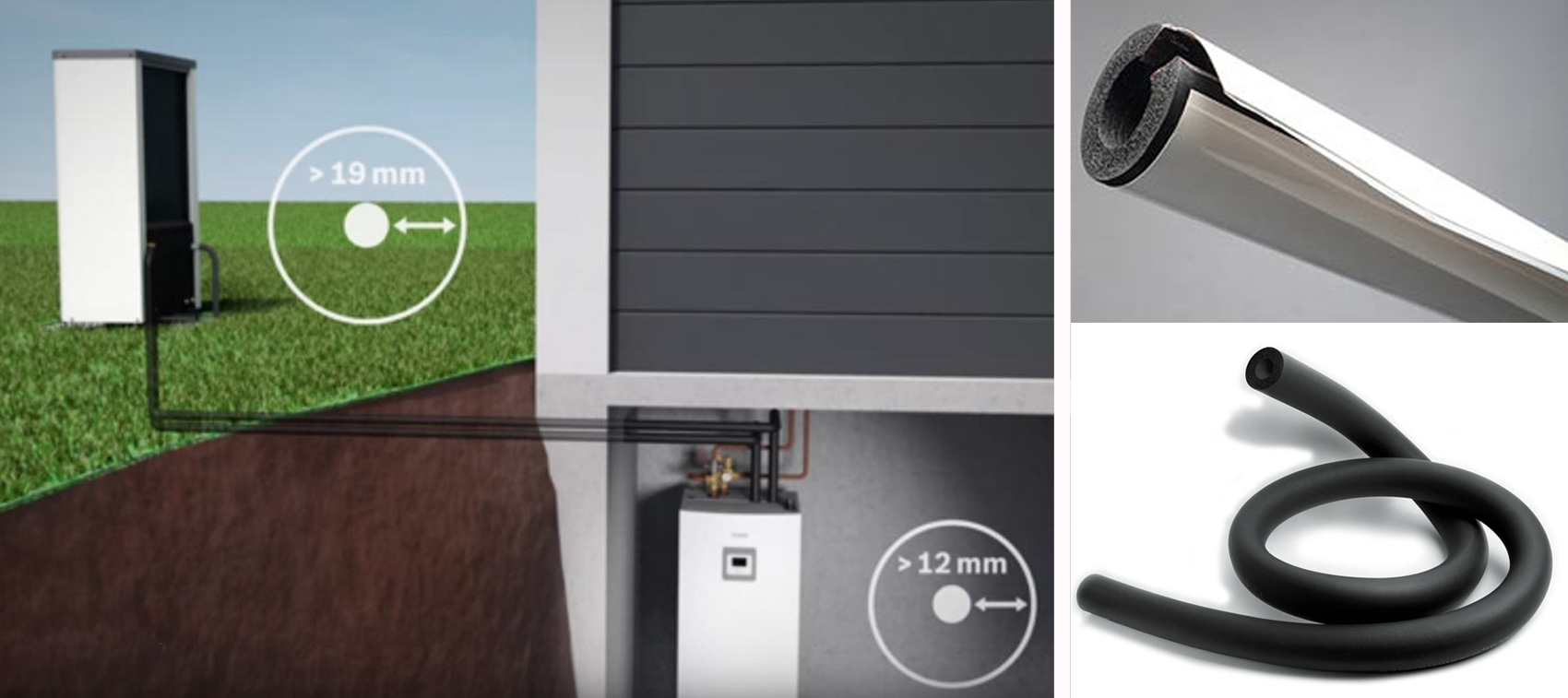

  10. Трубопроводы между наружным и внутренним  блоками теплового насоса должны быть изолированы материалами стойкими к воздействию ультрафиолетового излучения и влаги.

    Толщина изоляции должна быть не меньше 19 мм для трубопроводов, расположенных на улице, и не меньше 12 мм для внутренних трубопроводов.

    Изоляция трубопроводов теплового насоса

    Изоляция трубопроводов теплового насоса
