Применение
Модульная цифровая система управления для расширения функций модульной системы серии 4000 как подсистемы на ведомом котле с бустерным насосом или в качестве самостоятельного регулятора отопительного контура.
Основные функции

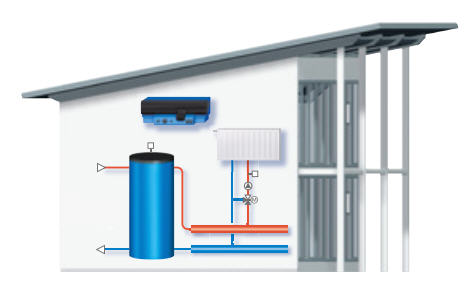

Автономный регулятор отопительного контура с контролем теплоснабжения от бака-накопителя.
Ведомая система с управлением бустерным насосом.
Управление отопительного контура с исполнительным органом.
Комплектация
Датчик наружной температуры.
Датчик бустерного насоса.
Характеристики
Габаритные размеры (ш/в/г): 660х240х230 мм.
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляемая мощность: 5 ВА.
Предохранитель системы управления: 2х10 А.
Максимальный ток выключения:
- выход циркуляционного насоса отопительного контура: 5 А;
- выход бустерного насоса: 5 А.
Управление исполнительным органом котлового контура: 230 В.
Время выбега серводвигателя: 120 с (диапазон установки 10-600 с).
Вид регулятора: 3-позиционный регулятор (режим PI).
Температура окружающего воздуха:
- эксплуатация: 5…50°С;
- транспортировка: -20…55°С.

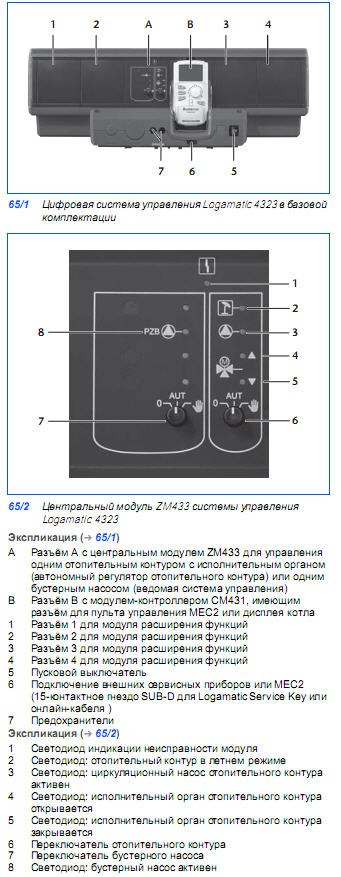

Описание
Содержит:
- модуль-контроллер СМ431, дополнительный модуль ZM433;
- пульт управления МЕС2;
- модуль блока питания NM482;
- модуль BUS BM492.

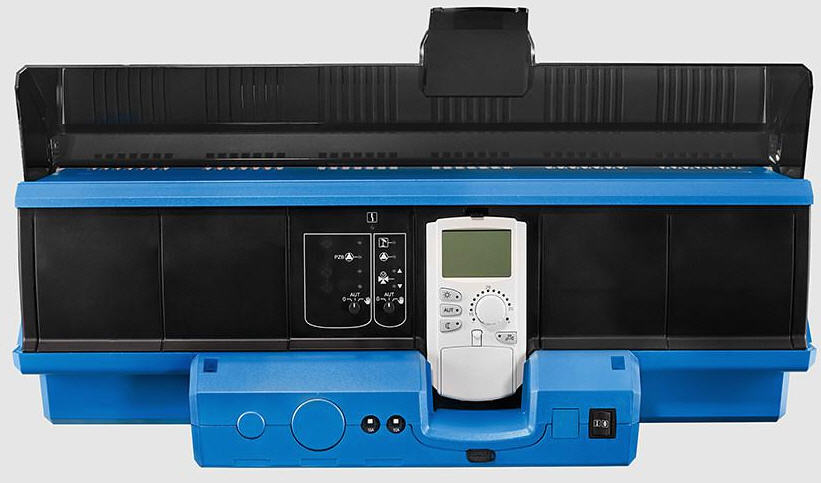

Функциональные модули и цифровой пульт управления в пластмассовом корпусе с откидной крышкой.
4 свободных разъема для модулей.
Разъем для сервисного модуля Service-tool.
Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
Пусковой выключатель.
Полная электрическая разводка.
Степень защиты IP40.
Защита от радио- и телепомех.
2 отдельных предохранительных контура.
Корпус из маркированного утилизируемого сырья.
С универсальной системой быстрого монтажа.
Включает датчик наружной температуры.
Возможно расширение комплектации.
Модуль-контроллер СМ431, дополнительный модуль ZM433:
- самостоятельный регулятор отопительного контура с контролем теплоснабжения;
- система управления ведомого котла с регулированием бестерного насоса;
- регулирование одного отопительного контура со смесителем и без него;
- статус светодиодов и индикация рабочего режима и неисправностей: неисправность модуля, летний режим, насос отопительного контура вкл., исполнительный орган отопительного контура;
- коммуникация через ECOCAN-BUS;
- передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic.
Пульт управления МЕС2:
- ввод данных, считывание и индикация всех регулируемых параметров;
- со встроенным датчиком комнатной температуры и прием радиосигналов.
Модули и комплектующие
Модуль FM 441.
Модуль FM 442.
Модуль FM 443.
Модуль FM 444.
Модуль FM 445.
Модуль FM 446.
Модуль FM 448.
Модуль FM 458.
Дистанционное управление BFU.
Артикул (Buderus):
№7747310537.
