Применение
Подходит ко всем отопительным установкам с различными котлами в коттеджах на несколько семей, а также для жилых сооружений и зданий со средней и большой теплопотребностью.
Основные функции
Система управления для 2-го и 3-го ведомого котла на котельной установке с несколькими котлами.
Комплектация
Датчик температуры котловой воды.
Датчик для гидравлической стрелки или для измерения обратной линии.
Характеристики
Габаритные размеры (ш/в/г): 660х240х230 мм.
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляемая мощность: 5 ВА.
Предохранитель системы управления: 2х10 А.
Максимальный ток выключения:
- выход горелки: 8 А;
- выход насоса котлового контура: 5 А.
Управление исполнительным органом котлового контура: 230 В.
Время выбега серводвигателя: 120 с (диапазон установки 10-600 с).
Вид регулятора: 3-позиционный регулятор (режим PI).
Температура окружающего воздуха:
- эксплуатация: 5…50°С;
- транспортировка: -20…55°С.
Описание
Модульная цифровая система управления для установки на котле со средней и большой мощностью.
Управление 2-м или 3-м котлом в котельной установке с несколькими котлами.
Содержит:
- модуль-контроллер СМ431, дополнительный модуль ZM434;
- дисплей котла;
- регулируемый предохранительный ограничитель температуры STB;
- настраиваемый регулятор температуры котловой воды TR;
- модуль блока питания NM482;
- модуль BUS BM492.

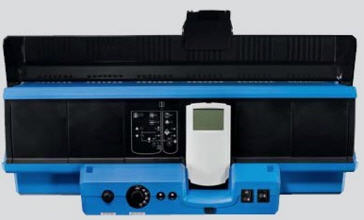

Функциональные модули и цифровой пульт управления в пластмассовом корпусе с откидной крышкой.
Кнопка контроля дымовых газов.
Переключатель котлового контура и переключатель горелки.
Кнопка повышения/понижения модуляции.
4 свободных разъема для модулей.
Сервисный разъем.
Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
Пусковой выключатель, аварийный выключатель горелки.
Полная электрическая разводка.
Степень защиты IP40.
Защита от радио- и телепомех.
2 отдельных предохранительных контура.
Корпус из маркированного утилизируемого сырья.
С универсальной системой быстрого монтажа.
С кабелем горелки 2-ой ступени.
С датчиками котловой воды и наружной температуры.
Возможно расширение комплектации.
Модуль-контроллер СМ431, дополнительный модуль ZM434:
- управление 1-ступенчатой, 2-ступенчатой, двумя 1-ступенчатыми, модулированной горелкой;

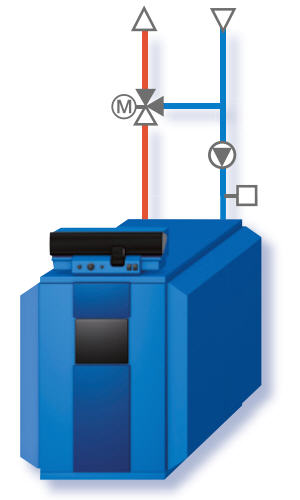

- регулирование котлового контура с исполнительным органом и управление в зависимости от потребности насосом котлового контура;
- гидравлическая блокировка;
- обеспечение условий эксплуатации котла с Ecostream – технологией с регулированием температуры обратной линии;
- статус светодиодов и индикация рабочего режима и неисправностей: неисправность модуля, неисправность горелки, летний режим, ступень горелки, модуляция, насос котлового контура, исполнительный орган котлового контура;
- коммуникация через ECOCAN-BUS;
- передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic;
- кнопка контроля дымовых газов;
- переключатель котлового контура и горелки;
- кнопка повышения/понижения модуляции.

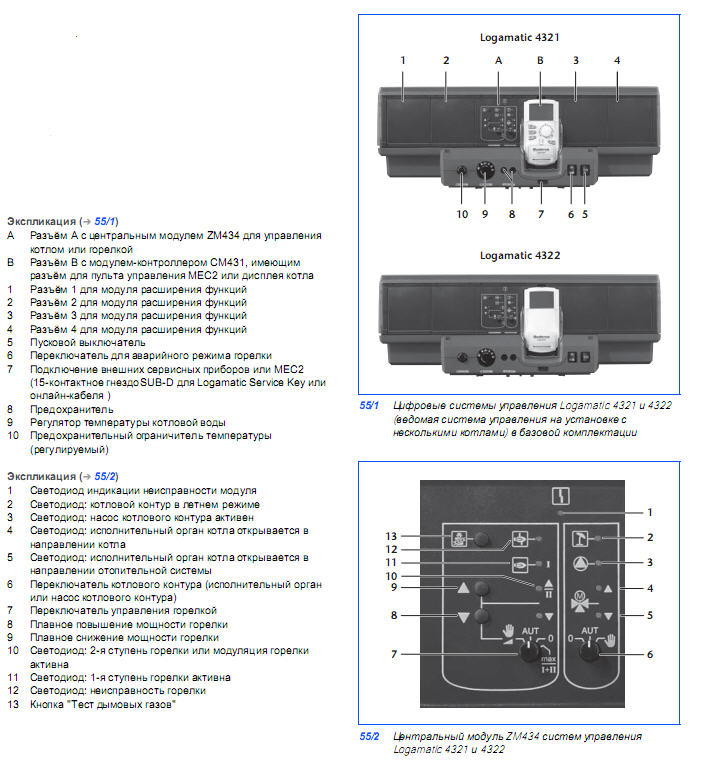

Дисплей котла:
- крышка разъема для МЕС2;
- с цифровой индикацией фактических температур котловой воды.
Модули и комплектующие
Модуль FM 441.
Модуль FM 442.
Модуль FM 443.
Модуль FM 444.
Модуль FM 445.
Модуль FM 446.
Модуль FM 448.
ZM 426.
Дистанционное управление BFU.
Артикул (Buderus):
№7747311685.
