Применение
Подходит ко всем отопительным установкам с различными котлами в коттеджах на несколько семей, а также для жилых сооружений и зданий со средней и большой теплопотребностью.
Основные функции
Управление 1-, 2-ступенчатой или модулированной горелкой. В многокотловой схеме устанавливается на ведущий котел.
Комплектация
Датчик наружной температуры.
Датчик температуры котловой воды.
Датчик для гидравлической стрелки или для измерения обратной линии.
Характеристики
Габаритные размеры (ш/в/г): 660х240х230 мм.
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляемая мощность: 5 ВА.
Предохранитель системы управления: 2х10 А.
Максимальный ток выключения:
- выход горелки: 8 А;
- выход насоса котлового контура: 5 А.
Управление исполнительным органом котлового контура: 230 В.
Время выбега серводвигателя: 120 с (диапазон установки 10-600 с).
Вид регулятора: 3-позиционный регулятор (режим PI).
Температура окружающего воздуха:
- эксплуатация: 5…50°С;
- транспортировка: -20…55°С.
Описание

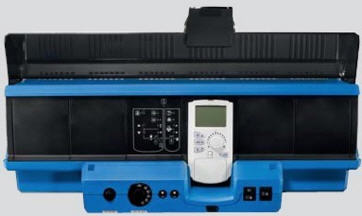

Модульная цифровая система управления для установки на котле со средней и большой мощностью.
Управление котельной установки с одним котлом или в качестве системы управления Master на установке с несколькими котлами.
Содержит:
- модуль-контроллер СМ431, дополнительный модуль ZM434;
- пульт управления МЕС2;
- регулируемый предохранительный ограничитель температуры STB;
- настраиваемый регулятор температуры котловой воды TR;
- модуль блока питания NM482;
- модуль BUS BM492.
Функциональные модули и цифровой пульт управления в пластмассовом корпусе с откидной крышкой.
Кнопка контроля дымовых газов.
Переключатель котлового контура и переключатель горелки.
Кнопка повышения/понижения модуляции.
4 свободных разъема для модулей.
Сервисный разъем.
Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
Пусковой выключатель, аварийный выключатель горелки.
Полная электрическая разводка.
Степень защиты IP40.
Защита от радио- и телепомех.
2 отдельных предохранительных контура.
Корпус из маркированного утилизируемого сырья.
С универсальной системой быстрого монтажа.
С кабелем горелки 2-ой ступени.
С датчиками котловой воды и наружной температуры.
Возможно расширение комплектации.
Модуль-контроллер СМ431, дополнительный модуль ZM434:
- управление 1-ступенчатой, 2-ступенчатой, двумя 1-ступенчатыми, модулированной горелкой;
- регулирование котлового контура с исполнительным органом и управление в зависимости от потребности насосом котлового контура;
- гидравлическая блокировка;
- обеспечение условий эксплуатации котла с Ecostream – технологией с регулированием температуры обратной линии;
- статус светодиодов и индикация рабочего режима и неисправностей: неисправность модуля, неисправность горелки, летний режим, ступень горелки, модуляция, насос котлового контура, исполнительный орган котлового контура;
- коммуникация через ECOCAN-BUS;
- передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic;
- кнопка контроля дымовых газов;
- переключатель котлового контура и горелки;
- кнопка повышения/понижения модуляции.
Пульт управления МЕС2:
- ввод данных, считывание и индикация всех регулируемых параметров;
- со встроенным датчиком комнатной температуры и приемом радиосигнала.
Модули и комплектующие
Модуль FM 441.
Модуль FM 442.
Модуль FM 443.
Модуль FM 444.
Модуль FM 445.
Модуль FM 446.
Модуль FM 448.
Модуль FM 458.
ZM 426.
Дистанционное управление BFU.
Артикул (Buderus):
№7747311680.
