Применение
Применяется в качестве системы управления для регулирования в зависимости от наружной температуры напольных котлов.
Основные функции
Управление 1- или 2-ступенчатой горелкой.
Обеспечения условий эксплуатации низкотемпературного отопительного котла с условиями для температуры обратной линии и Ecostream – котла.
Характеристики
Габаритные размеры (ш/в/г):460х240х230 мм.
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Предохранитель системы управления: 10 А.
Максимальный ток выключения: выход 1-й ступени горелки: 10 А.
Температура окружающего воздуха:
- эксплуатация: 5…50°С;
- транспортировка: -20…55°С.
Описание

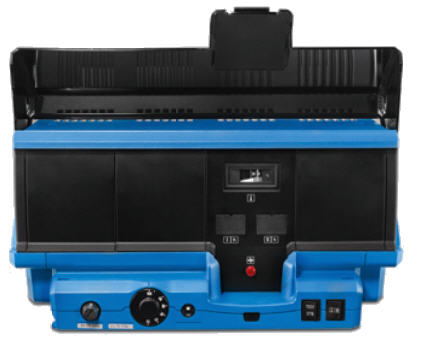

Модульная традиционная система управления для установки на котле с малой и средней мощностью.
Управление 2-ступенчатой или модулированной горелкой или приборами безопасности в котельной установке с одним или несколькими котлами, в которой управление осуществляет автоматика другого производителя.
Содержит: модуль индикации ZM425.
Комплектация может быть опционально расширена:
- дополнительным модулем ZM426;
- дополнительным модулем ZM427 – эксплуатация низкотемпературного котла с обеспечением условий обратной линии, котла с технологией Ecostream – системы или управление запорного клапана с задержкой по времени, например, ведомого котла;
- счетчик отработанных часов для обеих ступеней горелки (дополнительные комплектующие);
- дополнительный модуль ZM TAAN 1000.
Модуль индикации ZM425:
- с термометром котловой воды, с лампочкой неисправности горелки и двумя разъемами для счетчика отработанных часов 1-ой и 2-ой ступеней горелки;
- с кабелем горелки 2-ой ступени.
Расширение комплектации
Модуль ZM 426.
Котловой модуль ZM 427.
Артикул (Buderus):
№30004386.
