Применение
Применяется в качестве системы управления для регулирования в зависимости от наружной температуры напольных котлов.
Основные функции
Управление 1-, 2-ступенчатой или модулированной горелкой.
Управление баком-водонагревателем.
Управление циркуляционным насосом.
Управление отопительным контуром без смесителя.
Комплектация
Датчик наружной температуры.
Датчик температуры котловой воды.
Характеристики
Габаритные размеры (ш/в/г): 460х240х230 мм.
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляющая мощность 5 ВА.
Предохранитель системы управления: 10 А.
Максимальный ток выключения:
- выход горелки: 8 А;
- выход насоса котлового контура или насоса отопительного контура: 5 А.
Температура окружающего воздуха:
- эксплуатация: 5…50°С;
- транспортировка: -20…55°С.
Описание

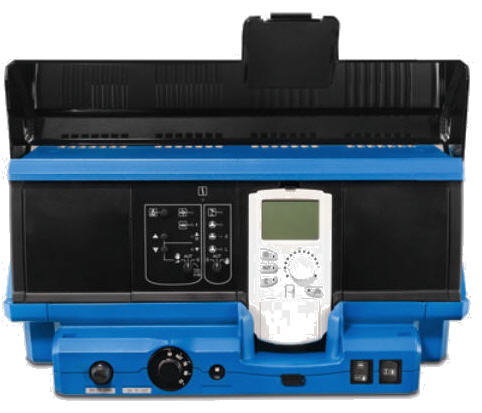

Модульная цифровая система управления для установки на котле с малой и средней мощностью.
Управление котельной установкой с одним котлом.
Содержит:
- модуль-контроллер СМ431;
- дополнительный модуль ZM422;
- пульт управления МЕС2;
- регулируемый предохранительный ограничитель температуры STB;
- настраиваемый регулятор температуры котловой воды TR;
- модуль блока питания NM482;
- модуль BUS BM492.
Функциональные модули и цифровой блок управления в пластмассовом корпусе с откидной крышкой.
Кнопка контроля дымовых газов.
Переключатель отопительного контура 0 и контура ГВС.
Выключатель горелки.
С кнопкой повышения /понижения модуляции.
2 свободных штекера для модулей.
Сервисный разъем.
Соединительные штекеры с цветовой и цифровой кодировкой расположены на соответствующем функциональном модуле в строго определенном порядке, пусковой выключатель.
Аварийный выключатель горелки.
Полная электрическая разводка.
Степень защиты: IP 40.
Защита от радио и телевидения.
Предохранительный контур.
Корпус из маркированного утилизируемого сырья.
С универсальной системой быстрого монтажа.
С датчиками котловой воды и наружной температуры.
Возможно расширение комплектации.

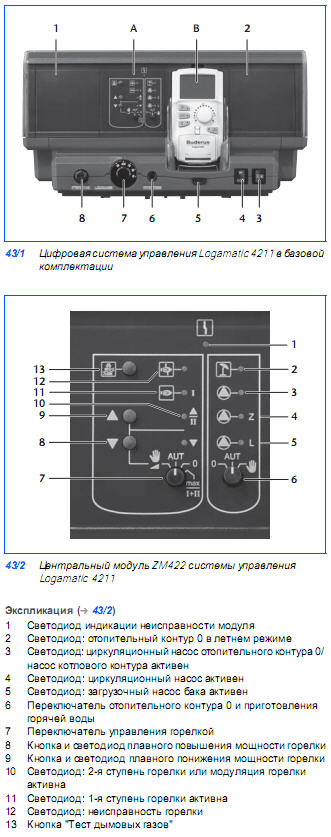

Модуль-контроллер СМ431, дополнительный модуль ZM422:
- для управления 1-ступенчатой, 2-ступенчатой, двумя 1-ступенчатыми, модулированной горелкой;
- обеспечение условий эксплуатации котла с Ecostream — технологией за счет одновременной настойки с другим сигналом исполнительных органов отопительных контуров;
- светодиодная индикация рабочего режима, неисправности модуля или горелки, летнего режима, ступени горелки, модуляция;
- коммуникация через ECOCAN-BUS;
- передача данных, дистанционный ввод параметров через телемеханическую систему Logamatic;
- кнопка контроля дымовой трубы, переключатель отопительного контура, контура ГВС, горелки, а также кнопка повышения/понижения модуляции;

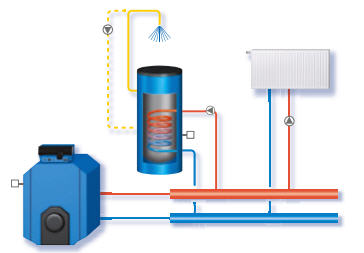

- управление по выбору одного отопительного контура без смесителя (НК 0), одного насоса котлового контура или насоса измерительного контура;
- управление контуром ГВС с загрузочным насосом бака-водонагревателя и циркуляционного насоса;
- с индикацией светодиодами.
Пульт управления МЕС2:
- цифровой пульт управления для ввода данных, считывания и индикации всех регулируемых параметров;
- со встроенным датчиком комнатной температуры и приемом радиосигнала.
Расширение комплектации
Модуль FM 442.
Модуль FM 443.
Модуль FM 444.
Модуль FM 445.
Модуль FM 446.
Модуль FM 448.
Модуль ZM 426.
Дистанционное управление BFU.
Артикул (Buderus):
№7747310379.
