Артикул (Buderus). Цена
Система управления Logamatic 4121 Buderus (арт. 7747310390) — 1 427,60 евро 1284,84 евро.
Применение

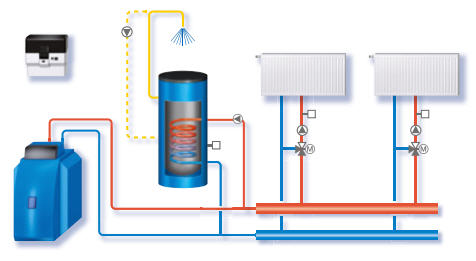

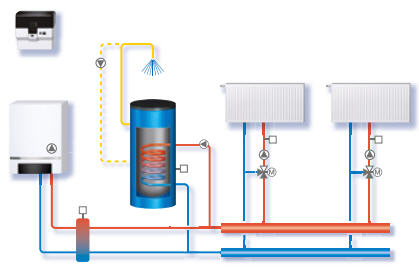

Применяется в качестве системы управления для регулирования в зависимости от наружной температуры и от потребностей каскада из настенных котлов.
Основные функции
Управление баком-водонагревателем.
Управление отопительным контуром без смесителя.
Управление отопительным контуром со смесителем.
Комплектация
Датчик наружной температуры.
Датчик гидравлической стрелки.
Датчик температуры подающей линии.
Характеристики
Габаритные размеры (ш/в/г): 360х360х160 мм.
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляющая мощность 8 ВА.
Предохранитель системы управления: 10 А.
Максимальный ток включения:
- система управления: 10 А.
- выход загрузочного насоса ГВС: 5 А.
- выход рециркуляционного насоса ГВС: 5 А.
- выход насоса отопительного контура.
Управление исполнительным органом отопительного контура: 230 В.
Время выбега серводвигателя: 120 с (диапазон установки 10-600).
Тип регулятора: трехпозиционный регулятор (режим PI).
Температура окружающего воздуха:
- эксплуатация: 5…50°С;
- транспортировка: -20…55°С.
Описание

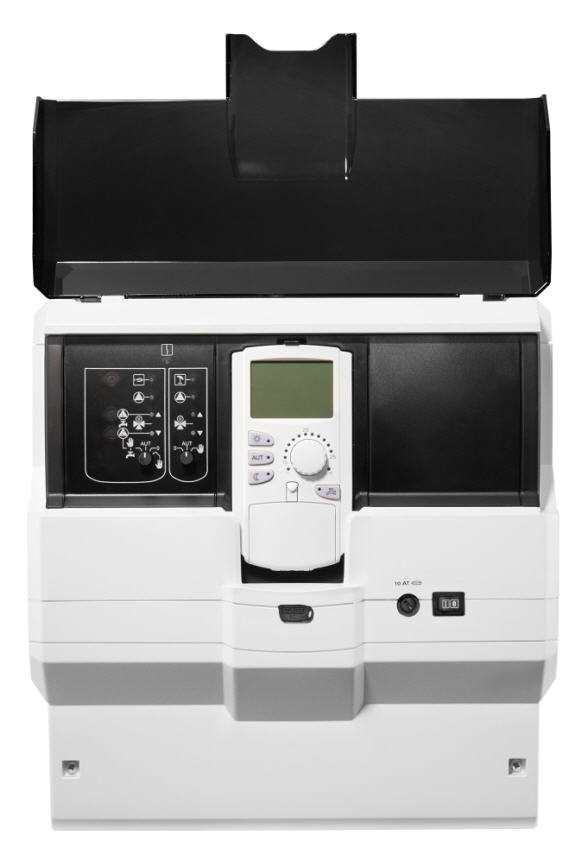

Модульная цифровая система управления для установки на стене предназначена для:
- настенного котла с универсальным автоматом горения UBA 1.5;
- настенного котла с EMS и универсального автомата горения UBA 3;
- напольных котлов с EMS и MC10.

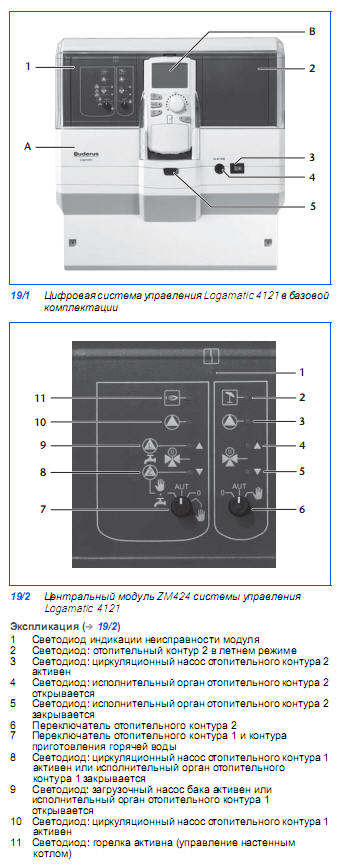

Состоит из модуля-контроллера CM431 и дополнительного модуля ZM424.
Управление одним отопительным контуром с исполнительным органом (HK 2):
- возможно подключение дистанционного управления;
- управление отопительным контуром через канал таймера;
- индикация рабочего режима светодиодами;
- ручной режим управления с возможностью переключения выкл./автоматический режим/ручной режим.
Управление одним отопительным контуром без исполнительного органа (HK 1):
- возможность подключения дистанционного управления, управления через канал таймера отопительным контуром с загрузочным и циркуляционным насосом с Logamatic 4000;
- внешний вход для включения одноразового нагрева воды в контуре ГВС вне заданного времени или для включения термической дезинфекции;
- внешний вход неисправности насоса;
- ручной режим управления с возможностью переключения режимов выкл./автоматический режим/ручной режим (параллельно с отопительным контуром HK 1).
Альтернатива:
Управление одним отопительным контуром с исполнительным органом (HK 1)с функциями как HK 2:
- возможность подключения одного дистанционного управления, управление отопительными контурами по таймеру;
- управление контуром ГВС с загрузочным насосом бака-водонагревателя и циркуляционным насосом с EMS;
- внешний вход для одноразового нагрева воды в контуре ГВС вне заданного времени или для включения термической дезинфекции;
- внешний вход неисправности насоса.
FM455 (KSE 1) самоопределяемые разъемы для:
- UBA 1.5$;
- EMS c MC10;
- EMC c UBA 3;
- коммуникационный пульт управления;
- ввод параметров и контроль всей отопительной установки;
- ввод параметров и контроль системы управления;
- встроенный датчик комнатной температуры и прием радиосигнала.
Модуль блока питания NM482.
Модуль шины BM492.
Функциональные модули и цифровая панель управления в пластмассовом корпусе с откидной крышкой.
1 свободный разъем для модуля.
Разъем для внешних пультов управления.
Соединительные штекеры с цветовой и цифровой маркировкой на соответствующем функциональном модуле.
Возможно расширение комплектации.
Пусковой выключатель.
Предохранительный контур.
Полная электрическая разводка.
Степень защиты IP40.
Не создает помех для радио и телевидения.
Корпус из маркированного перерабатываемого материала.
С универсальной системой быстрого монтажа.
С датчиком наружной температуры и датчиком гидравлической стрелки.
Расширение комплектации
Модуль FM 442.
Модуль FM 443.
Модуль FM 444.
Модуль FM 445.
Модуль FM 446.
Модуль FM 448.
Модуль FM 456.
Модуль FM 457.
Дистанционное управление BFU.
