Применение

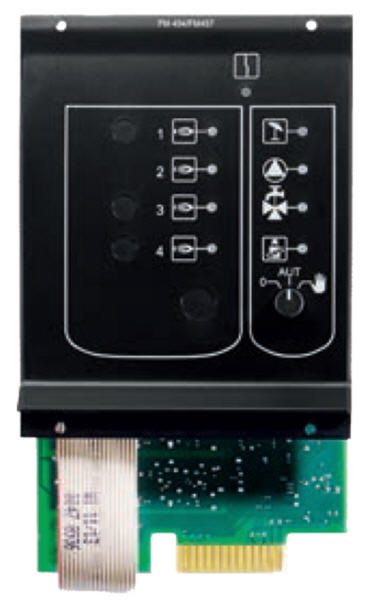

Модуль для установки в качестве блока каскадного управления в системах управления Logamatic 4121, 4122, 4323.
Основные функции
Последовательное регулирование каскада из 4-х котлов.
Комплектация
Датчик температуры котловой воды FK для гидравлической стрелки.
Характеристики
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляемая мощность: 2 ВА.
Максимальный ток включения: выход циркуляционного насоса: 5 А.
Описание
Возможна установка нескольких модулей на одну систему управления.
Управление максимум 4 настенными котлами с EMS/UBA1.5 и с дополнительной функцией для управления одним отопительным контуром без исполнительного органа (максимально 2 модуля FM457 в одной системе управления Logamatic 4122).
Управление каскадом из 4 настенных отопительных котлов с EMS/UBA1.5 в последовательном режиме для полностью модулированной работы всех котлов.
Возможно управление максимум 8 настенными котлами.
С индикацией светодиодами:
- неисправность модуля;
- рабочий режим, котел 1;
- рабочий режим, котел 2;
- рабочий режим, котел 3;
- рабочий режим, котел 4;
- летний режим;
- рабочий режим, насос НК 1;
- функция контура ГВС;
- тест дымовых газов.
По выбору: фиксированная последовательность включения котлов или интеллектуальное управление переключением ведущего котла.
Дополнительная функция регулирования одного отопительного контура без исполнительного органа.
Присоединительные клеммы датчиков наружной температуры и для гидравлической стрелки.
Вход 0-10 В для внешнего ввода задаваемого значения.
Функция общего сообщения о неисправности.
Индикация рабочего режима светодиодами.
Ручной режим управления для отопительного контура 1 с возможностью переключения выкл./авт. режим/ручной режим.
Артикул (Buderus):
№7747310266.
