Применение

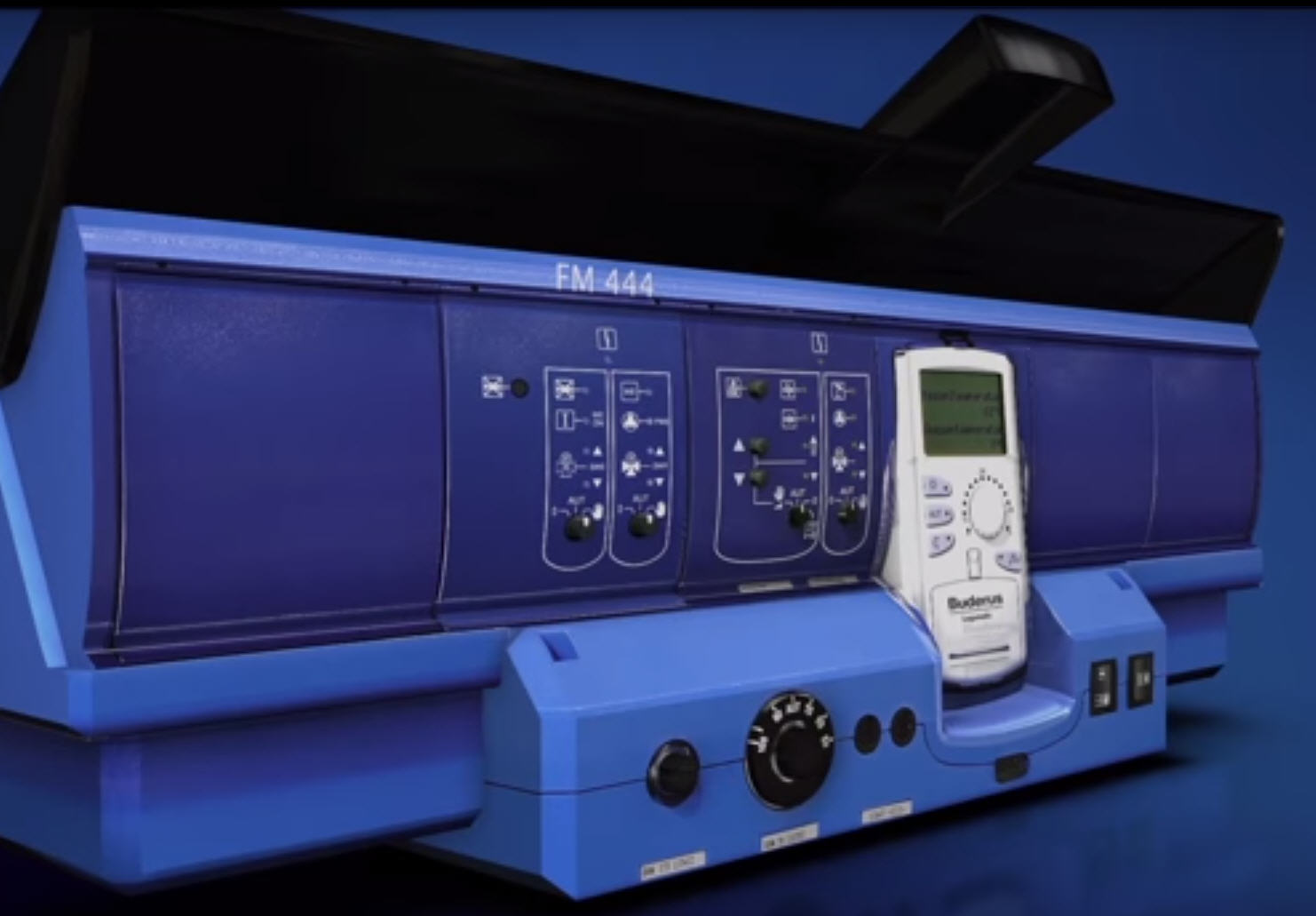

Модуль для установки в Logamatic 4121, 4122, 4211 и/или 43хх.
Основные функции
Привязка альтернативного теплогенератора к отопительной установке.
Привязка буферных бойлеров к отопительной установке путем их интеграции в общую систему отопления.
Комплектация
2 температурных датчика 6 мм.
2 температурных датчика 9 мм.
Характеристики
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляющая мощность: 2 ВА.
Максимальный ток включения:
- выход насоса альтернативного теплогенератора: 5 А;
- выход WE ON: 5 А.
Минимальный ток включения: выход WE ON: 5 В, постоянный ток 10 мА.
Управление:
- исполнительный элемент привязки теплогенератора: 230 В;
- исполнительный элемент регулирования температуры в обратном трубопроводе: 230 В.
Продолжительность рабочего хода сервоприводом: 120 с (диапазон настройки 10-600 с).
Вид регулятора: трехточечный позиционный регулятор (изодромная характеристика).
Описание
Устанавливается один на одну систему управления.
Возможность работы в системах 4121, 4122, 4211, 4211Р зависит от версии системы управления.
Привязка альтернативного теплогенератора к отопительной установке.
Внутренний обмен информационными данными через шину.
Кодированные присоединительные штекеры с цветной маркировкой.
Привязка «включаемых вручную» теплогенераторов путем их интеграции в общую отопительную систему, например — твердотопливных котлов.
Привязка «автоматически включаемых» функциональным модулем теплогенераторов путем их интеграции в совокупную отопительную систему, например:
- пеллетных котлов;
- пеллетных печек;
- блочных теплоэлектроцентралей.

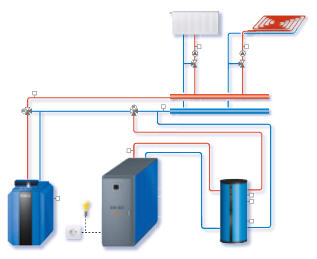

Привязка буферных бойлеров к отопительной установке путем их интеграции в общую систему отопления:
- в виде буферно-байпасной схемы (последовательная привязка);
- альтернативно к дизельному/газовому котлу;
- в качестве «маятникового» бойлера.
Автоматическое продолжение работы для установок, работающих на нескольких видах топлива.
Кнопочный переключатель для ограниченной по времени блокировки дизельного/газового котла при использовании «включаемых вручную» теплогенераторов, например, твердотопливных котлов.
Управление «автоматически включаемым» альтернативным теплогенератором через контакт без потенциала, например, пеллетным котлом.
Контакт без потенциала для реализации аварийного охлаждения «включаемых вручную» теплогенераторов (твердотопливных котлов).
Отдельная таймерная программа для индивидуального пуска «автоматически включаемых» альтернативных теплогенераторов, например, пеллетных котлов.
Возможно регулирование температуры в обратном трубопроводе для альтернативных теплогенераторов с управлением исполнительным органом контура котла и насоса контура котла.
Уровень ручного управления для привязки альтернативных теплогенераторов с возможностью переключения режимов «выкл./автоматика/вручную».

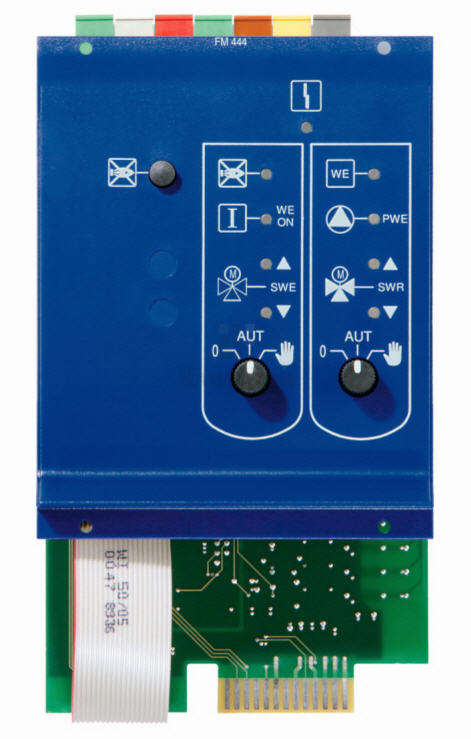

Светодиодная индикация режимов работы:
- неисправность модуля;
- блокирование дизельного/газового котла модулем FM444;
- альтернативный теплогенератор «вкл.» — исполнительный элемент для привязки альтернативного теплогенератора «откр./закр»;
- исполнительный элемент для поддержания эксплуатационных условий альтернативного теплогенератора «откр./закр»;
- насос загрузки буферного бойлера «вкл.», в том числе 2 температурных датчика 6 мм и 2 температурных датчика 9мм; возможен максимум 1 функциональный модуль на каждый прибор регулирования.
Артикул (Buderus):
№7747310201.
