Применение

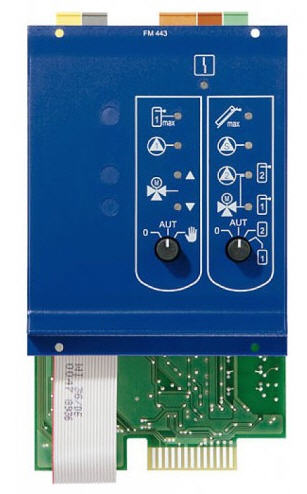

Модуль для установки в Logamatic 4121, 4122, 4211 и/или 43хх.
Основные функции
Управление солнечной установкой с приготовлением горячей воды.
Приготовление горячей воды с поддержкой отопления.
Комплектация
Датчик температуры коллектора FSK.
Датчик температуры бака FSS (эталонный датчик).
Характеристики
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляющая мощность: 2 ВА.
Максимальный ток включения:
- выход насоса солнечного коллектора 1: 3 А;
- выход насоса солнечного коллектора 2/насоса вторичного контура бака 2: 5 А.
Описание
Устанавливается один на одну систему управления.
Регулирование солнечного коллектора, например, в соединении с комплексной станцией KS 01..фирмы Будерус.

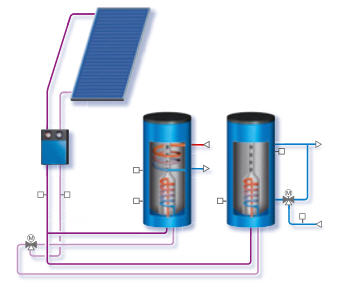

Регулирование солнечного коллектора с 1 или 2 потребителями.
Регулирование для поддержания отопления с комбинированным баком/баком накопителем.
Регулирование систем солнечного коллектора по принципу термосифона.
Система High flow-/Low flow с переменным управлением насоса коллектора 1, с 1 датчиком коллектора и 2 датчиками бака.
Соединительные штекеры имеют цветовую и цифровую кодировку.
Ручной режим управления с возможностью переключения выкл./авт.режим/ручной режим для потребителя энергии солнечного коллектора 1.
Ручной режим управления с возможностью переключения выкл./авт.режим/ручной режим для потребителя 1/ручной режим для потребителя 2.
С функцией теплового счетчика.
Внутренняя коммуникация через информационную шину.
Индикация рабочего режима светодиодами.
С индикацией светодиодами:
- неисправность модуля;
- насос солнечного коллектора, потребитель 1;
- переключающий клапан, потребитель 2;
- насос солнечного коллектора, потребитель 2;
- байпасный клапан бака-накопителя;
- повышенная температура коллектора;
- максимальная температура бака 1.
Артикул (Buderus):
№7747310271.
