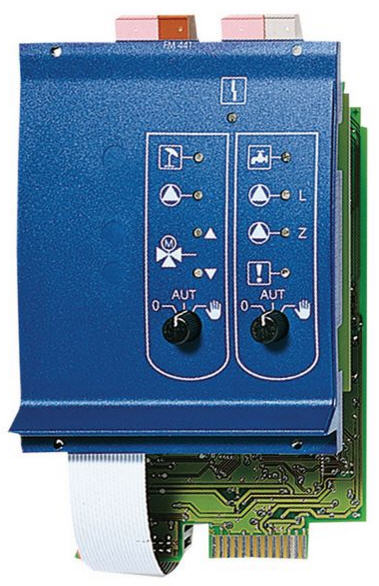

Применение
Модуль для установки в Logamatic 4122 и/или 43хх.
Основные функции

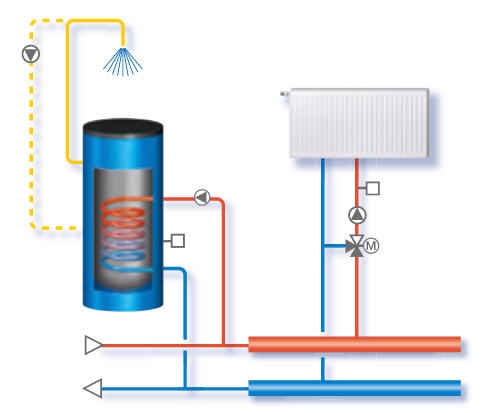

Управление отопительным контуром с водонагревателем.
Управление отопительным контуром с исполнительным органом.
Комплектация
Датчик температуры горячей воды FB.
Характеристики
Рабочее напряжение (при 50 Гц±4%): 230±10%.
Потребляющая мощность: 2 ВА.
Максимальный ток включения:
- выход загрузочного насоса бака-водонагревателя: 5 А;
- выход циркуляционного насоса (циркуляция): 5 А;
- выход циркуляционного насоса отопительного контура 1: 5 А.
Управление исполнительным органом отопительного контура: 230 В.
Время выбега серводвигателя: 120 с (диапазон установки 10-600 с).
Вид регулятора: 3-позицтонный регулятор (режим PI).
Описание
Устанавливается один на одну систему управления.
Как вариант, вместо FM445.
Внутренняя коммуникация через информационную шину.
Соединительные штекеры имеют цветовую и цифровую кодировку.
Управление одним отопительным контуром с/без исполнительного органа и насосом отопительного контура.
Возможно подключение дистанционного управления.
Как вариант, внешнее переключение режима день/ночь.
Отопительный контур как контур предварительной регулировки через внешний запрос или по таймеру.
Индикация рабочего режима светодиодами.
Настройка контура ГВС с загрузочным насосом бака-водонагревателя и рециркуляционным насосом.
Внешний вход для одноразового нагрева воды в контуре ГВС вне заданного времени или для включения термической дезинфекции.
Внешний вход неисправности насоса.
Индикация рабочего режима светодиодами.
Ручной режим управления с возможностью переключения выкл./авт.режим/ручной режим.
С датчиком температуры горячей воды.
С индикацией светодиодами:
- неисправность модуля;
- летний режим отопительного контура;
- исполнительный орган отопительного контура открыт/закрыт;
- насос отопительного контура вкл.;
- загрузочный насос бака-водонагревателя вкл.;
- рециркуляционный насос вкл.;
- запрос на горячую воду;
- термическая дезинфекция.
Артикул (Buderus):
№30004861.
